1. 产品说明

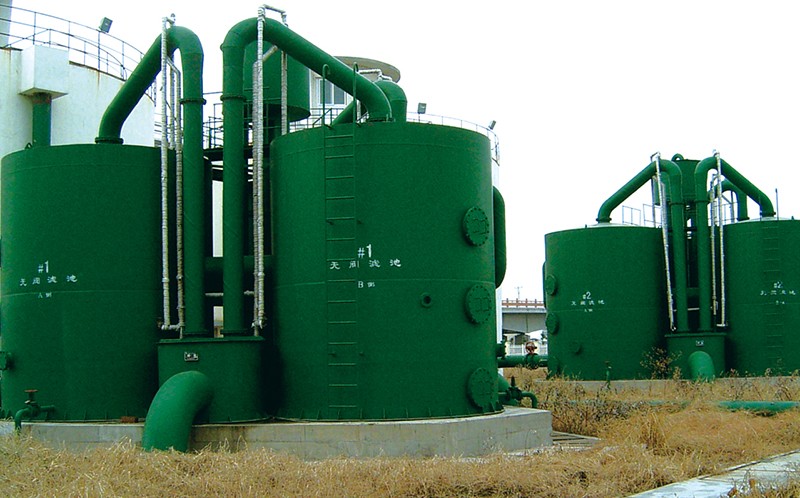

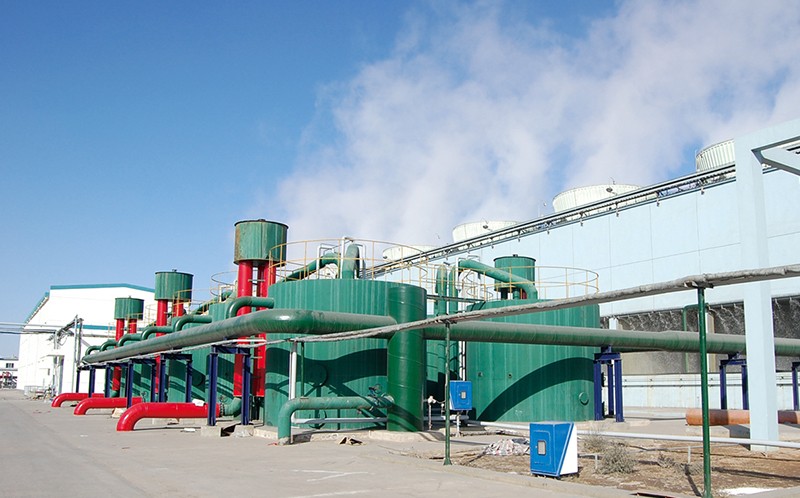

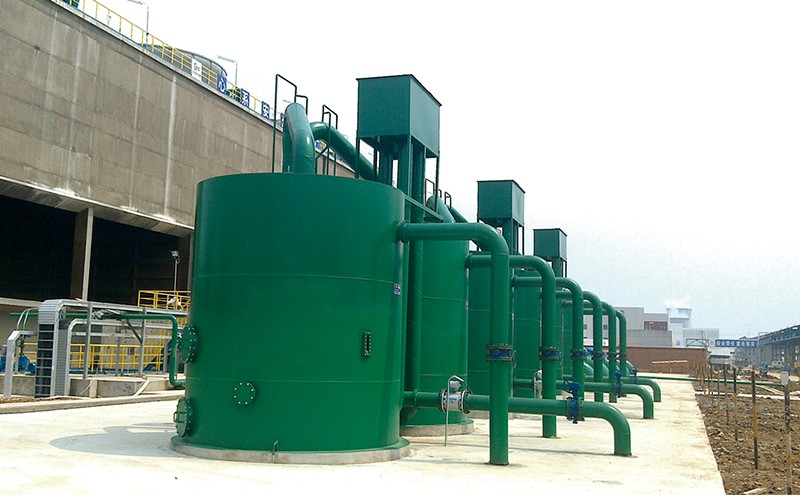

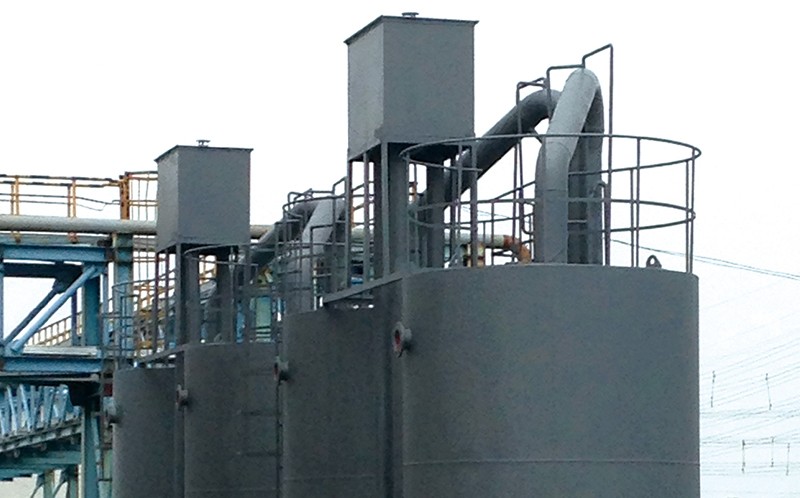

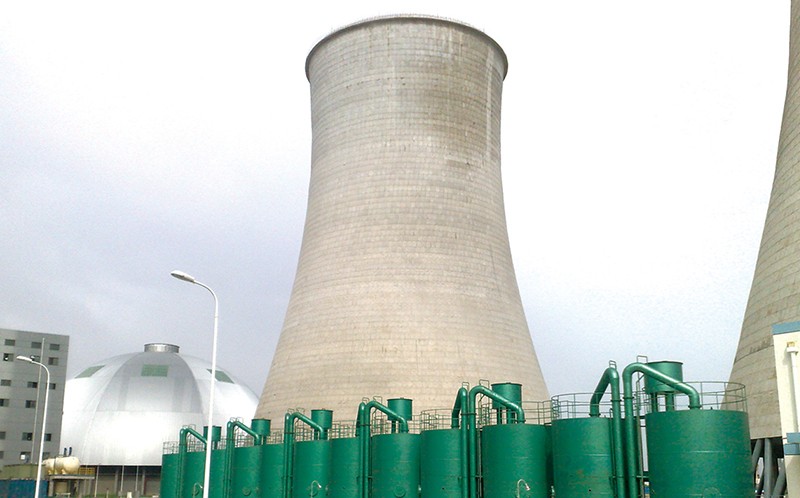

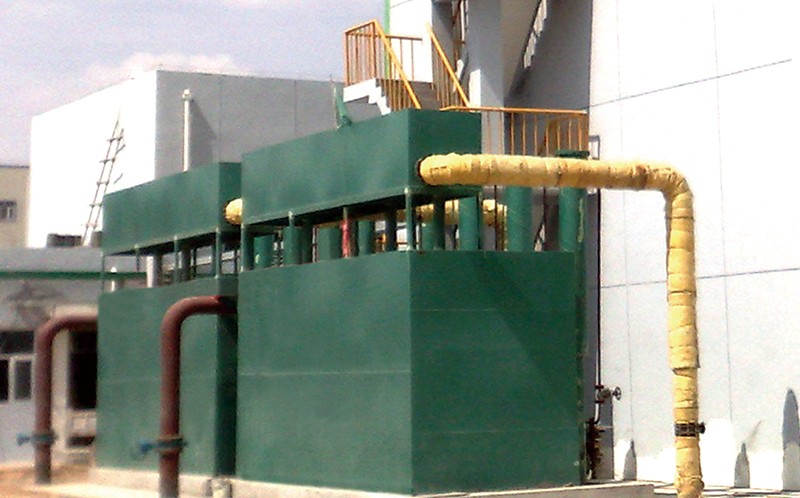

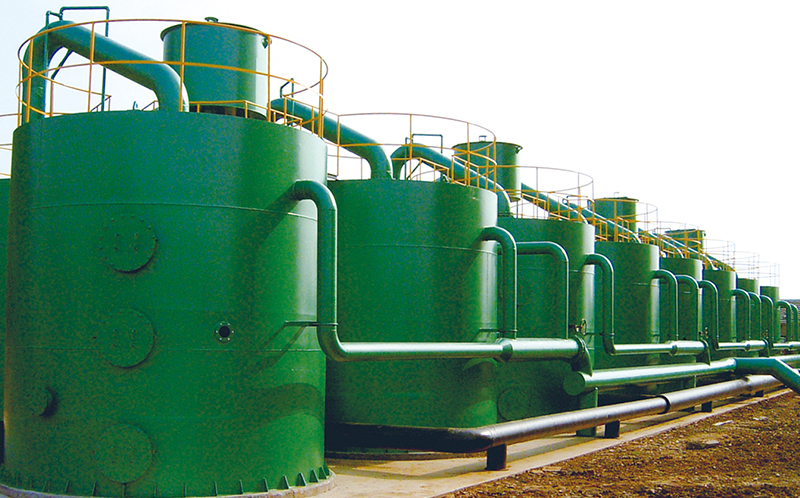

我公司最新研制的OWLA钢制重力式无阀滤池(专利号:ZL 2016 2 0893365.6)是,广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤,是一种理想的水处理设备。设备由进水系统,滤水系统,滤料、承托层及支撑,配水系统,反冲洗系统,排水系统等组成。


2. 无阀滤池工作流程

过滤开始,虹吸上升管与冲洗水箱中的水位有一个差值(起始水头损失)。随着过滤时间的延续,滤层截留悬浮物增多,阻力逐渐增大,水头损失增加,虹吸上升管中水位亦相应地逐渐升高。管中原存在的空气受到压缩,一部分空气从虹吸下降管出口端穿过水封进入大气。

随着滤层阻力的增加, 虹吸上升管内水位不断上升,当水位上升到虹吸辅助管的管口时,水从辅助管下流,依靠下降水流在管中形成的真空和水流的挟气作用, 抽气管不断将虹吸管中空气抽出, 使虹吸管中真空度逐渐增大,造成虹吸上升管中水位升高。同时,虹吸下降管将排水水封井中的水吸上至一定高度。当上升管中水位越过虹吸管顶端而下落时,下落水流与下降管中上升水柱汇成一股冲出下降管管口, 把管中残留空气全部带走,形成连续虹吸水流。这时,由于滤层上部压力骤降,促使水箱中的水循着过滤时的相反方向进入虹吸管,滤料层因而受到反冲洗。冲洗废水由排水水封井流入下水道 。

在冲洗过程中,水箱内水位逐渐下降,当水位下降到虹吸破坏斗时,小斗中水被吸完 , 管口与大气相通,虹吸破坏,冲洗结束,过滤重新开始。

OWLA重力式无阀滤池会利用虹吸原理自动对滤层进行反冲洗,特别适用于缺乏专业人员的分散性给水工程。

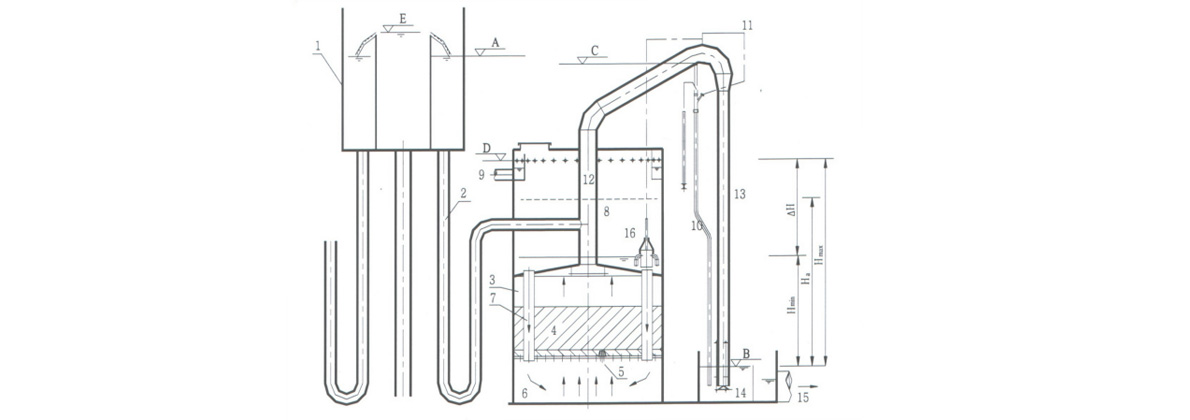

无阀过滤器正常过滤示意图


1、进水分配箱

2、内进水管

3、浑水区

4、过滤室

5、滤板

6、集水区

7、连通管

8、清水箱

9、出水管

10、虹吸辅助管

11、排气管

12、虹吸上升管

13、虹吸下降管

14、水封槽

15、排水管

16、虹吸破坏斗

17、强制冲洗管








A:进水箱水位标高

B:排水箱液封液位

C:虹吸吸辅助管管口标高

D:出水最高液位

E:分配堰堰口标高

H:期终允许水头损失

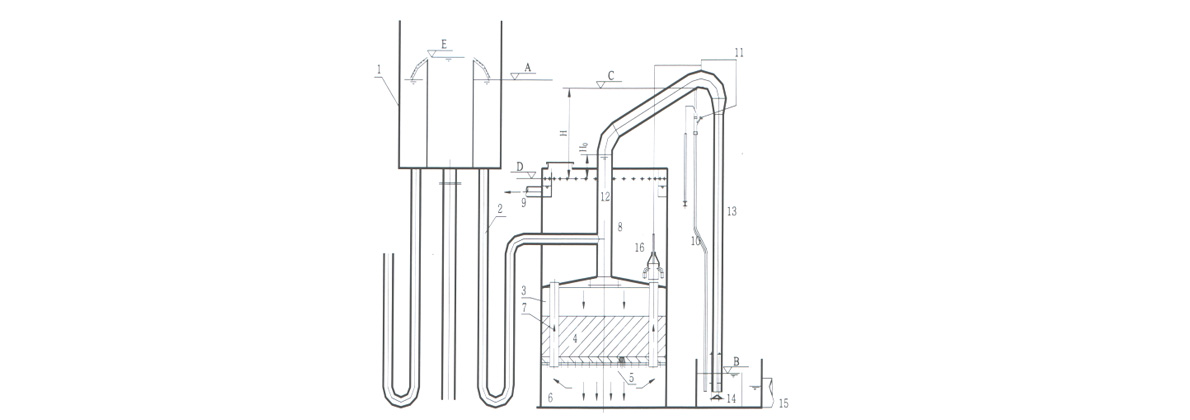

无阀过滤器反冲洗示意图


1、进水分配箱

2、内进水管

3、浑水区

4、滤料

5、滤板

6、集水区

7、连通管

8、清水箱

9、出水管

10、虹吸辅助管

11、强制反洗管

12、虹吸上升管

13、虹吸下降管

14排水箱

15、排水管

16、虹吸破坏斗

17、水封堰

18强制冲洗

Hmax最大冲洗水头

 Hmin最小冲洗水头

Ha平均冲洗水头

H清水箱有效水深
